PSoC 4

PSoC 4 CY8CKit-049 Prototyping Kit

Se eligió el PSoC 4 porque ya contábamos con la placa de desarrollo, además de que todos los integrantes del equipo ya están familiarizados con la familia Cypress y podría ser una buena oportunidad para conocer y aprender acerca de microcontroladores de mayor capacidad de procesamiento que los que hemos usado anteriormente.

El microcontrolador está basado en un núcleo ARM-Cortex M0 de bajo consumo, el cual combina la capacidad del PSoC de autoconfigurar las señales y las salidas y entradas de la placa de desarrollo.

Son pocos los foros y comunidades de gran entrada acerca de éste microcontrolador, además de que la mayoría se encuentra en inglés. El blog de mayor entrada es el mismo de Cypress, así como la comunidad de mayor entrada es la de Cypress. Aunque la mayor documentación acerca de éste micro se encuentra en los datasheets.

Existen kits de desarrollo para el PSoC 4;

• PSoC 4000 Pioneer Kit (CY8CKIT-040)
• PSoC 4 Pioneer Kit (CY8CKIT-042)
• PSoC 4200 Processor Module Kit (CY8CKIT-038)
• PSoC 4 CY8CKit-049 Prototyping Kits

Y el que se utilizará para el curso será el Prototyping Kit.

Características

• CPU: ARM® Cortex™-M0
• Flash: 32 kB Flash
• RAM: 4 kB SRAM
• Sección analógica programable: Op-Amps, 12-bit 1Msps SAR ADC
• Sección digital programable: Cuatro bloques lógicos PLD
• Consumo: 1.71 to 5.5V Operación, 150nA Modo de hibernación, 20nA  Modo Sleep
• Entorno de programación: PSoC Creator

Microcontroladores de 32 bits

Diferentes tipos de microcontroladores de diferentes familias y fabricantes, pero todos ellos de 32 bits.

Raspberry Pi (Modelo B)

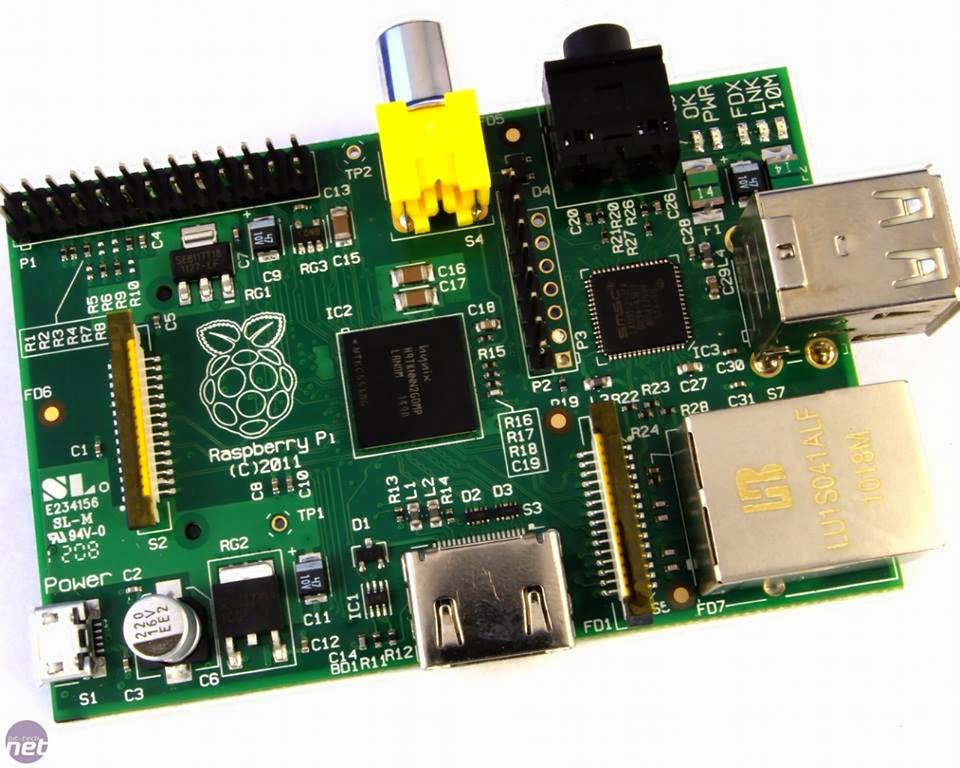

Raspberry Pi Modelo B

La razón para elegir la Raspberry Pi es que ya contábamos con la placa de desarrollo, y al escuchar que últimamente se ha vuelto muy popular, hay interés por aprender a usarlo.

Al ser un dispositivo que en los últimos se ha utilizado, el Raspberry Pi puede encontrarse en varias tiendas de electrónica (incluso en el estado de Yucatán), como en diversar tiendas online, incluyendo su página oficial www.raspberrypi.org, donde el precio del Raspberry Pi modelo B es de 35 dólares (aproximadamente 525 pesos), mientras que en el Estado, las tiendas lo dejan a 990 pesos mexicanos.

Raspberry Pi cuenta con una comunidad en su página oficial, en la que se incluyen varias secciones como foros, blogs, revistas, video tutoriales, eventos (Raspberry Jam), proyectos, libros e incluso un mapa donde se muestra la cantidad de usuarios de la Raspberry Pi. Así como múltiples foros, comunidades y blogs en español.

Características Generales

• Dimensiones: 8.5 por 5.3 ccm
• Procesador: ARM11 a 700 MHz
• SoC: Broadcom BCM2835
• GPU: Broadcom VideoCore IV, OpenGL ES 2.0, -2 y VC-1 (con licencia), 1080p30 H.264/MPEG-4 AVC
• Memoria(SDRAM): 512 MB
• Puertos USB: 2 (2.0)
• Entradas de video: Conector [MIPI] CSI
• Salidas de video: Conector RCA, HDMI, Interfaz DSI para panel LCD
• Salidas de audio: Conector de 3.5 mm, HDMI
• Almacenamiento integrado: SD / MMC / ranura para SDIO
• Conectividad de red: 10/100 Ethernet (RJ-45) vía hub USB
• Periféricos de bajo nivel: 8 x GPIO, SPI, IC, UART
• Consumo energético: 700 mA (3.5W)
• Fuente de alimentación: 5 V vía Micro USB o GPIO header
• Sistemas operativos soportados: Debian (Raspbian), Fedora (Pidora), Arch Linux (Arch Linux ARM), Slackware Linux, RISC OS
